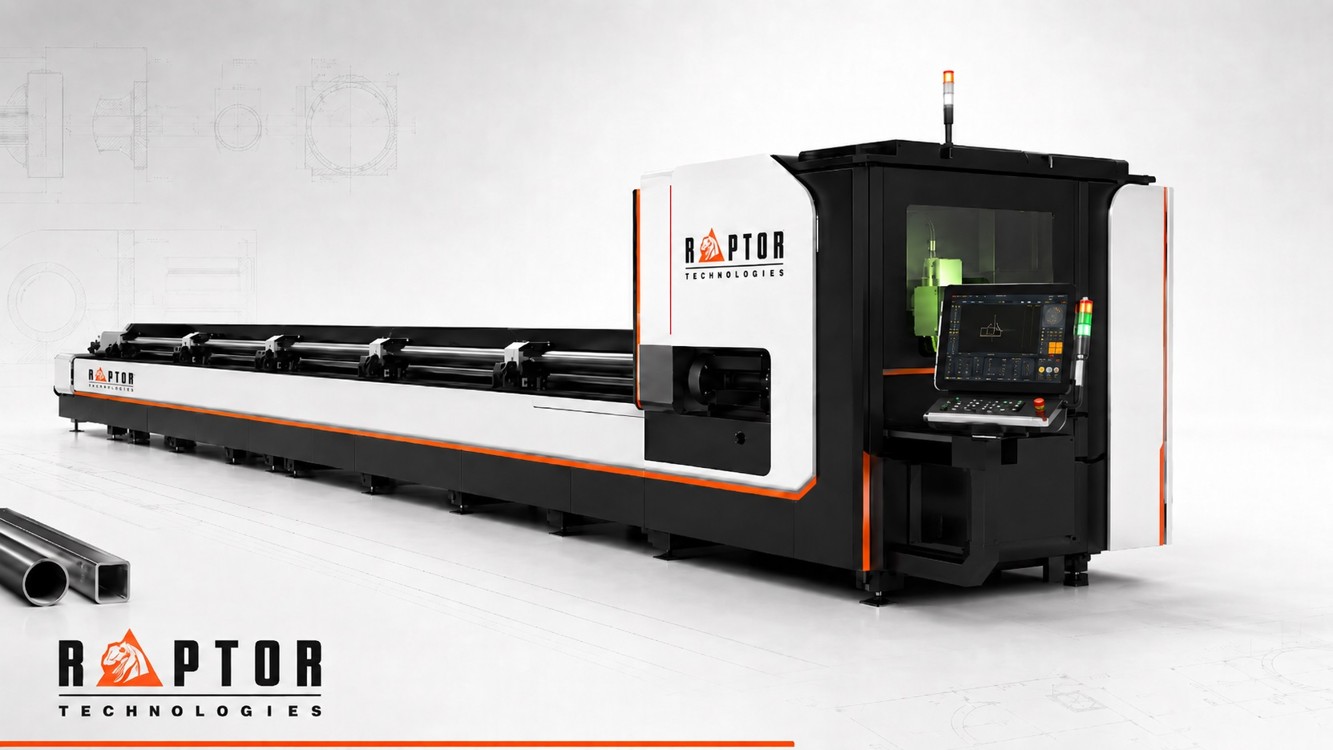

Trubkové lasery Raptor
V naší nabídce naleznete také trubkový laser, který zvládá také různé profily. Stejně jako ostatní modely CNC laserů z naší nabídky tak i tento 3D laser je vyrábět zcela na základě přání zákazníka. Používáme dostatečně silná sklíčidla na upnutí velkých průměru trubek. Máme podporu materiálu po celé délce, které jsou inteligentní. Laserová hlava může na přání řezat úkosy nebo lze mít automatický podavač materiálu. Trubkový laser v nejdelší provedení může upnout až 12 metrů dlouhou tyč.
Technická specifikace
- Průměr trubky či potrubí: 10 - 500 mm
- Maximální délka tyče: 12000 mm
- Nosnost na metr tyče: 150 kg
- Síla stěny materiálu klasická ocel: 15 mm
- Síla stěny materiálu nerez: 10 mm
- Síla stěny materiálu hliník 6 mm
Trubkový laser Raptor je moderní CNC vláknový laser určený pro přesné a produktivní řezání trubek a různých typů profilů. Umožňuje dělení materiálu, pálení otvorů, technologické zámky i přípravu dílů pro svařování v jednom pracovním cyklu.
Tímto strojem se dá nahradit pásová pila, která není tak efektivní a není potřeba nijak nástroj chladit. Nosnost celé pracovní plochy je dostatečně vysoká na většinu opracovávaných profilů. Pracovní plocha je krytá pro zabezpečení pracovitě před odrazem laserového paprsku. Poptejte více informací o trubkových laserech Raptor, která Vám pomáhají zlepšit produktivitu výroby.
Co umí trubkový laser Raptor řezat
Trubkový laser Raptor je možné navrhnout pro různé typy profilů a materiálů. Podle konkrétního provedení lze zpracovávat následující:
- Kulaté trubky
- Čtvercové jekly
- Obdélníkové profily
- Otevřené profily
- U profily
- L profily
- IPE profily
- HEA a HEB profily
Nejčastějšími obráběnými materiály jsou klasická ocel, nerez a hliník.
Provedení laseru na profily
Základem trubkového laseru je robustní konstrukce s přesným vedením. Profil je během řezu pevně sevřen, otáčen a posouván podle programu. Laserová hlava následně řeže požadovaný tvar s vysokou přesností.
Důležitou částí stroje jsou sklíčidla. Právě ty zajišťují pevné upnutí, rotaci a posuv materiálu. Podle požadovaného provedení lze stroj dodat jako jednodušší dvousklíčidlovou variantu nebo produktivnější třísklíčidlové řešení.
Při zpracování dlouhých profilů je zásadní také podpora materiálu po celé délce. Správně navržené podpěry pomáhají udržet profil ve stabilní poloze a zlepšují přesnost řezu.
Každý trubkový laser Raptor navrhujeme podle konkrétní aplikace.
Úkosová hlava pro přípravu svarů
Pro náročnější výrobu lze trubkový laser doplnit o úkosovou řezací hlavu. Ta umožňuje řezat hranu pod úhlem až 45 stupňů na každou stranu a připravit profil pro následné svařování. Úkosové řezy z naší zkušenosti šetří čas při dokončování dílů.
Technické možnosti
Nabízíme široké možnosti přizpůsobení laseru tak, aby vyhovoval Vašim potřebám. Společně projdeme prvky jako třeba:
- Maximální délku zpracovávaného materiálu,
- Maximální průměr materiálu
- Nosnost materiálu
- Výkon laserového zdroje
- Počet sklíčidel
- Automatické nebo poloautomatické zakládání
- Vykládání hotových dílů
- Úkosovou řezací hlavu
- Software pro trubky a profily
- Odsávání a filtraci
- Kompresor a další příslušenství
Proč si pořídit trubkový laser
Trubkový laser dává smysl všude tam, kde se trubky a profily zpracovávají často. Je to technologie, která dokáže změnit celý postup výroby profilových dílů. Navrhneme vhodné provedení stroje.
Naším cílem není dodat pouze stroj. Chceme dodat funkční řešení, které bude odpovídat Vaší výrobě.
