Odjehlovací stroj na výpalky

zítra

Moderní výroba plechových dílů dnes nekončí samotným řezáním. Každý výpalek potřebuje následné opracování, aby byl bezpečný, technologicky správný a připravený pro další výrobu. Vhodný je například pro výpalky z CNC laseru nebo plazmy.

Poptat odjehlovací stroje Raptor

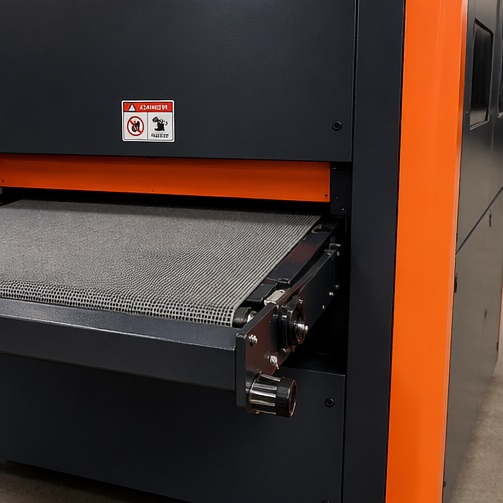

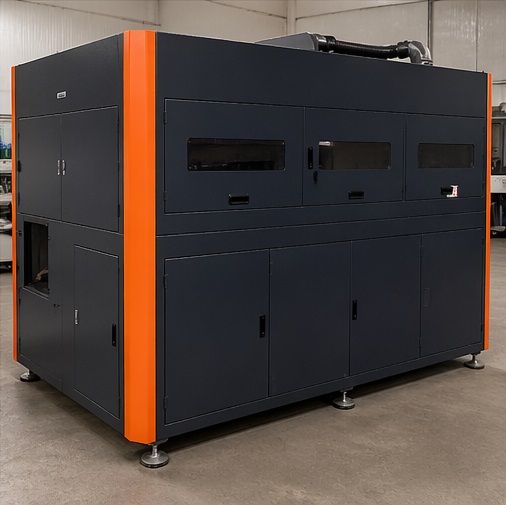

Raptor1000 je profesionální odjehlovací stroj, který automaticky odstraňuje otřepy, okuje a ostré hrany. Díky kombinaci brusného pásu a rotačních kartáčů dosahuje stabilního a opakovatelného výsledku bez nutnosti ruční práce.

Proč řešit odjehlení výpalků

Pokud se výpalky neodjehlí, mohou vznikat ve Vaší výrobě problémy. Typicky jde o:

1. Ostré hrany, které představují bezpečnostní riziko pro obsluhu
2. Špatnou přípravu pro lakování nebo svařování
3. Nutnost ručního broušení, které je zbytečně pomalé a drahé

Odjehlovač tyto problémy řeší automaticky v jedné operaci.

Konkrétní přínosy:

• Odstraní okuje neboli otřepy a strusku
• Zaoblí hrany (typicky R0.5–1.5 mm)
• Sjednotí povrch materiálu
• Připraví díl pro další operace

Výsledkem je čistý a technologicky správný díl bez dalších zásahů.

Hlavní výhody odjehlovacích strojů

Stroj je navržený pro průmyslový provoz, kde rozhoduje rychlost, kvalita a opakovatelnost.

Automatizace výroby

Díky průchozímu systému není potřeba ruční opracování každého dílu. Obsluha pouze nastaví parametry a stroj pracuje.

• Kontinuální průchod materiálu
• Stabilní kvalita bez vlivu obsluhy
• Výrazné snížení nákladů na práci

Univerzální použití

Stroj zvládne různé technologie řezání i materiály, což z něj dělá univerzální řešení do výroby.

• Laserové výpalky (fiber, CO₂)
• Plazmové díly
• Kyslíkové řezy
• Ocel, nerez i hliník

Perfektní povrch

Kombinace brusného pásu a kartáčů umožňuje odstranit jak hrubé, tak jemné nedostatky.

• Odstranění mikrootřepů
• Odstranění větší strusky
• Sjednocení povrchu

Vysoká produktivita

Stroj je připravený na kontinuální provoz bez zbytečných prostojů.

• Posuv materiálu až 0–10 m/min
• Plynulé nastavení rychlosti
• Vhodné i pro sériovou výrobu

Stabilní uchycení materiálu

Přesné vedení je zásadní hlavně u tenkých dílů.

1. Přítlačné válce
2. Vakuový systém
3. Možnost magnetické fixace

Jak stroj funguje

Princip je jednoduchý, ale velmi efektivní. Díky tomu je výsledek stabilní a opakovatelný.

Proces probíhá v několika krocích:

1. Materiál je podáván dopravníkem do pracovního prostoru
2. Brusný pás odstraní hrubé nerovnosti a okuje
3. Rotační kartáče dokončí povrch a zaoblí hrany
4. Díl vyjede ven již připravený pro další operace

Celý proces probíhá automaticky a bez nutnosti zásahu obsluhy.

Technické parametry

Technické parametry vycházejí z průmyslového standardu pro tuto kategorii strojů a umožňují široké využití v praxi.

Základní specifikace

Stroj je dimenzovaný pro běžnou i náročnější výrobu.

Pracovní šířka: až 1000 mm
Tloušťka materiálu: cca 0,3 – 100 mm
Rychlost posuvu: 0–10 m/min
Rozměry stroje: cca 2600 × 1900 × 2200 mm
Hmotnost: cca 2000–2800 kg

Brusný systém

Klíčová část stroje, která ovlivňuje výslednou kvalitu.

Počet kartáčů: 4 / 6 / 8 dle konfigurace
Otáčky kartáčů: 0–1000 ot/min
Průměr válce: cca 190 mm
Zaoblení hran: R0.5–1.5 mm

Pohony a výkon

Dostatečný výkon je zásadní pro stabilní chod.

Celkový výkon: cca 16 – 32 kW
Dopravník: cca 1.5 kW
Vakuové přisávání: cca 7.5 – 11 kW
Zdvih pracovního stolu: cca 0.37 kW

Certifikace: CE, ISO

Možnosti konfigurace

Každá výroba má jiné požadavky, proto lze stroj přizpůsobit na míru.

Možnosti:

• Volbu počtu brusných jednotek (4 / 6 / 8)
• Různé typy kartáčů (abrazivní, ocelové)
• Nastavení agresivity broušení
• Vakuový nebo magnetický systém fixace
• Integraci do automatizované linky

Díky tomu lze stroj optimalizovat přesně podle typu výroby.

Typické použití ve výrobě

Pásová bruska na kov nachází uplatnění napříč celým průmyslem, zejména tam, kde se pracuje s plechy.

Laserové pálení

Výpalky po laseru často obsahují jemné otřepy a oxidaci.

• Odstranění okují
• Příprava na lakování
• Zlepšení vzhledu dílu

Plazmové řezání

CNC Plazma vytváří větší strusku, kterou je potřeba odstranit.

• Odstranění strusky
• Sjednocení povrchu
• Zlepšení kvality

Svařování

Správná příprava je klíčová pro kvalitní svar.

• Odstranění oxidace
• Příprava hran
• Lepší kvalita svaru

Lakování a povrchové úpravy

Bez kvalitního povrchu nevznikne kvalitní finální produkt.

Návratnost investice

Investice do brusky na výpalky má přímý dopad na ekonomiku výroby.

Ve většině provozů dochází k rychlé návratnosti díky úsporám a vyšší efektivitě.

Přínosy:

• Výrazné snížení ruční práce
• Zrychlení výroby
• Stabilní kvalita bez reklamací

V praxi se návratnost kartáčovacího stroje často pohybuje do jednoho roku.

Pro koho je stroj vhodný

Odjehlovací stroje jsou ideální pro firmy, které chtějí posunout výrobu na vyšší úroveň automatizace. Nejčastěji se jedná:

• Firmy s fiber laserem
• Plazmové a kyslíkové provozy
• Zakázkovou výrobu
• Sériovou produkci
